CNC Circular Pick Machine

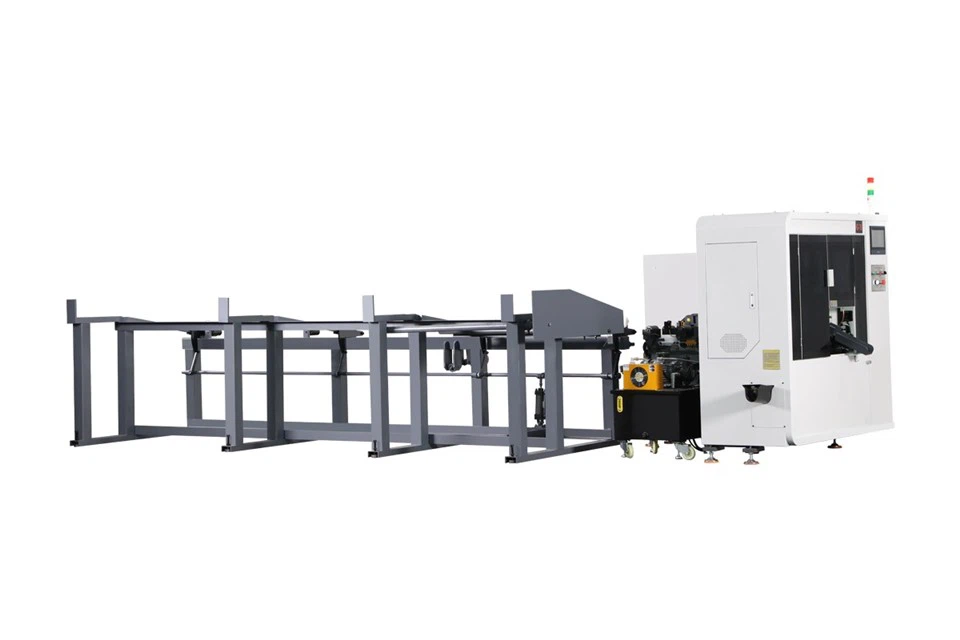

Technická analýza Henlen L -75 C Flat-Push Circular Saw Machine





Položka	Podrobnosti o parametru
Model	L-75C
Řezací kapacita	- RODS/ROUND TUPES: φ 15-75 mm - Úhlové sekce/čtvercové trubky: 15 × 15-55 × 55mm
Rychlost čepele	70-160 r/min (nastavitelné)
Specifikace čepele	285 × 32 × 2,0/1,7 mm (průměr × vnitřní otvor × tloušťka)
Napájecí systém	- Hlavní napájení motoru: 7,5 kW - Pokrm napájení motoru: 1,5 kW
Hydraulický systém	Provozní tlak 6,5 MPA, podporující stabilní kontrolu krmení
Systém krmení	Poháněn servomotorem, jediným krmným zdvihem 720 mm, přesnost polohování ± 0,1 mm
Specifikace zařízení	- Celková hmotnost: 3193 kg (včetně stojanu materiálu) - Rozměry: 2000 × 2050 × 1800 mm (L × W × H)



Plně automatizovaný řezací systém

Přijímá technologii krmení serva kombinovanou s programovatelným řídicím systémem pro dosažení plně automatizovaných procesů pro řezání a dávkovou produkci s pevnou délkou .

Má automatický skluz hlavy hlavy, který po řezání automaticky shromažďuje zbylé materiály, snižuje manuální zásah a zlepšuje efektivitu výroby .



Přesné upínání a stabilní řezání

Mechanismus vícerozměrného upínání: Využívá hydraulicky poháněná vícesměrová upínací zařízení k efektivnímu potlačení vibrací materiálu, což zajišťuje pevné fixaci obrobku během řezání, zejména vhodné pro zpracování nestandardních potrubí .



Struktura řezání plochého tlačítka: Hydraulicky poháněné lineární krmení, kombinované s nízkou rychlostními čepelemi s vysokým torque, snižuje řezání vibrací a dosahuje kontroly nadměrné přesnosti v rámci ± 0 . 1 mm.



Systém chlazení a mazání šetrné k životnímu prostředí

Vybaven chladicím systémem olejové mlhy, který ochladí čepel a řeznou povrch prostřednictvím atomizovaného mazacího média, výrazně snižuje řeznou teplotu, minimalizuje tvorbu otřesů a vyhýbá se problémům s zpracováním odpadní kapaliny spojené s tradičním chlazením vody .

Odeslání Ochranný návrh přepážky usnadňuje denní čištění a údržbu, udržuje interiér zařízení v čistotě a prodlužuje životnost klíčových komponent .



Elektrická bezpečnost a spolehlivost

Používá renomované napájecí zdroje pro přepínání značky a komponenty elektrické ochrany (QF 1- QF5 Multi-stage jističe), s přetížením a zkratkovými ochrannými funkcemi, aby byla zajištěna bezpečnost energie během dlouhodobého nepřetržitého provozu .

Střídač ovládá rychlost čepele, podporující nastavení širokého dosahu od 70-160 r/min, aby se přizpůsobilo řezným potřebám různých materiálů a tloušťky, optimalizaci životnosti nástroje .



Stroj L -75 C je vhodný pro vysoce přesné řezání kovových trubek a tyčí, s hlavními aplikačními oblastmi včetně:

Mechanická výroba: Zpracování barových materiálů s pevnou délkou, jako jsou hřídele ozubených kol a pístové tyče;

Stavební inženýrství: Řezání konektorů ocelové struktury a lešení;

Automobilové komponenty: Dávková produkce výfukových potrubí a hydraulických trubkových armatur;

Instalace potrubí: Řezání průmyslových potrubí a systémových potrubí na místě;

Zpracování profilu: Přizpůsobené řezání hliníkových slitiny/ocelových hot-dip galvanizovaných úhlu a čtvercových trubek .





Vysoká přesnost: Servo Feeding a Hydraulic Upenění Zajistěte ± 0 . 1mm přesnost polohování, splnění požadavků na přesné zpracování součástí.

Vysoká účinnost: 720 mm s dlouhým mozkovým krmením kombinovaným s plně automatickým režimem cyklu je vhodný pro rozsáhlou kontinuální výrobu .

Vysoká kompatibilita: Podporuje více typů materiálů (tyče, kulaté trubky, úhlové řezy, čtvercové trubky), s nastavitelnou rychlostí čepele, aby se přizpůsobila různým materiálům .

Snadná údržba: Návrh modulární struktury a odnímatelné přepážky Snižují potíže s denní údržbou a zkrátí prostoje .

Environmentální přívětivost: Systém chlazení olejové mlhy snižuje znečištění prachu a vyhovuje moderním průmyslovým výrobním standardům .

HENLEN L-75C circular saw machine provides a solution that balances precision, efficiency, and reliability for metal pipe processing through mechanical structure innovation and intelligent control, making it particularly suitable for small and medium-sized manufacturing enterprises with high requirements for automation and processing quality. For detailed technical documentation or customized processing solutions, please contact us through official channels.
